微型壓力變送器

所屬分類：微型壓力傳感器變送器

產品標簽：SUAY51微型壓力變送器是采用MEMS技術集成微型固態硅力敏元件，一體式微型不銹鋼封裝，使其具有優良的動態性能，小巧、流線、堅固、緊湊的外形結構。

產品范圍

水輪機及水下兵器試驗
生物醫學研究
流體力學及水工試驗
風洞試驗
飛行器及發動機試驗
生產制造
空氣動力學研究
設備配套

微型壓力變送器

產品詳情

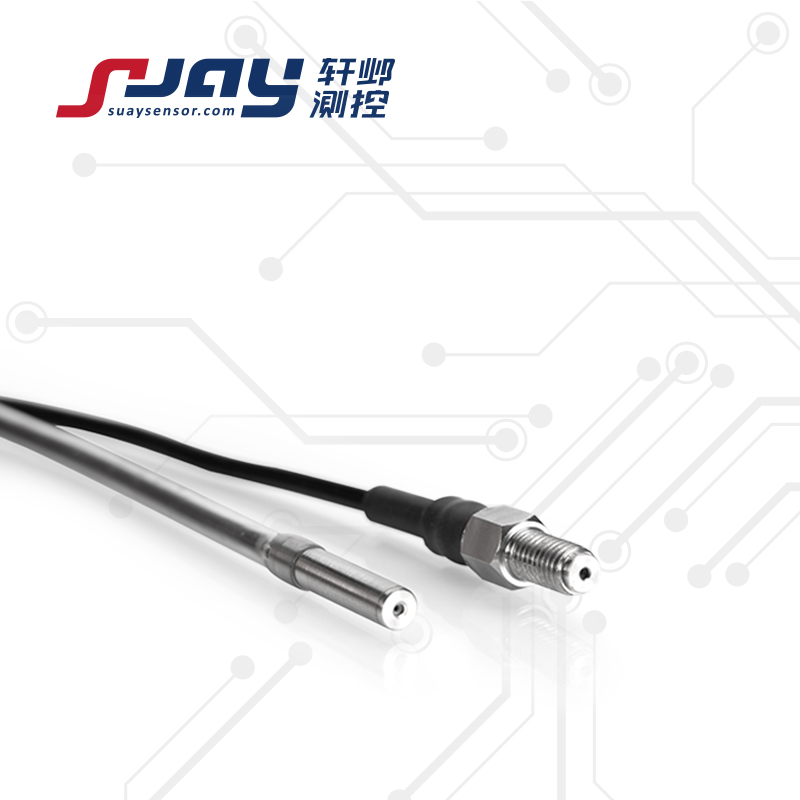

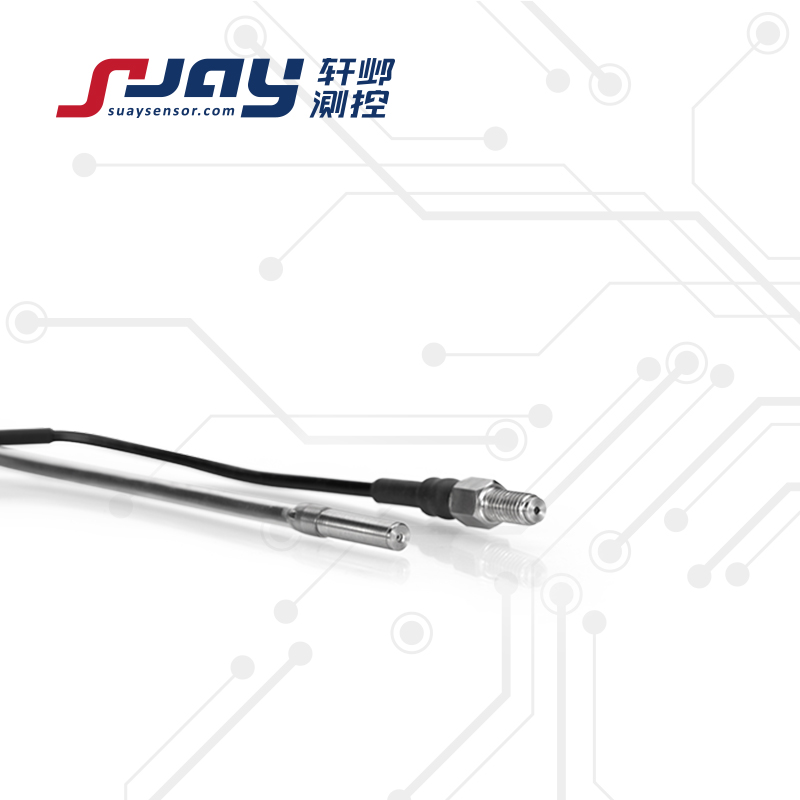

SUAY51微型壓力變送器是采用MEMS技術集成微型固態硅力敏元件，一體式微型不銹鋼封裝，使其具有優良的動態性能，小巧、流線、堅固、緊湊的外形結構。該產品應用在空氣動力學研究、飛行器及發動機試驗、風洞試驗、流體力學及水工試驗、水輪機及水下兵器試驗、生物醫學、生產制造等領域中，出于對不改變被測流場或安放位置的影響，或同時有動態頻響要求的工況，可不失真的復現脈動流場的變化規律。本系列變送器采用分體式結構，傳感器封裝精巧，體積微小，且具有優良的動態性能，既解決了被測工況安放位置的限制，同時保證后續輸出信號的精確度。

可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

產品特點：

l 產品尺寸Φ3、Φ5、M6、M8、M10，可根據具體工況特殊設計

l 體積小巧，流線型外觀

l 分體式結構，可選標準電壓、電流、數字信號輸出，滿足多種工況要求

l 動態頻響高，上升沿陡峭

l 量程范圍寬，-100Kpa~0-10KPa...60MPa間任一量程

產品性能指標

測量范圍	-100KPa-0-10KPa...1MPa...60MPa
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度①	±0.1%FS ±0.25%FS ±0.5%FS
外形尺寸	Φ3、Φ5、M6、M8、M10（可定制）
固有頻率	10KHz~1MHz
產品結構	變送器：分體式
信號輸出/供電	4-20mA 0-5V 0-10V 1-5V	12-36VDC（典型24VDC）
	mV信號	恒壓源/恒流源
	數字信號輸出RS485	5VDC/5-16VDC/24VDC
工作溫度	-40～85℃
補償溫度	-10～60℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年最大：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 最大：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 最大：±0.05%FS/℃
過載能力	2倍滿量程壓力或最大110MPa（取最小值）
有效測量壽命	﹥106壓力循環（P:10-90%FS）
抗振動性	20g （IEC 60068-2-6）
抗沖擊性	20g，11mS
分辨率	大于10-5（通常受限采集顯示設備，理論無限小）
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	IP65（插頭型） IP67（電纜型）
安全防爆	Ex iaⅡ CT5（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	傳感器約20-30克，變送器約300克
